2019年是的5G元年，相比4G线路程控设备，BBU ONU 基站等，5G信号的传输速度更快，IC的敏感度更高，在电磁兼容的静电防护需求就提升到了一个更高的高度。

可回扫ESD以往在普通IC种发挥不了很大的应用区别，但目前在华为等电信设备商的测试需求中，专门强调了防静电ESD的回扫特性（snap back）。

那什么是静电器件的回扫特性呢？

1. 普通ESD和回扫ESD曲线对比

可以对比下以下2张图片。

图一 普通ESD的特性曲线

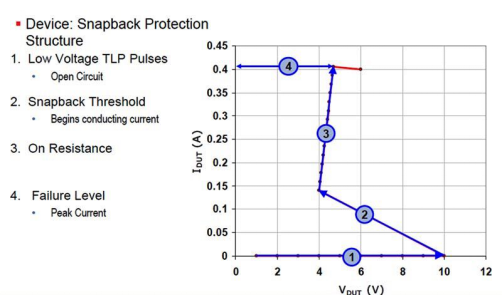

图二 Snapback 回扫特性曲线ESD 曲线

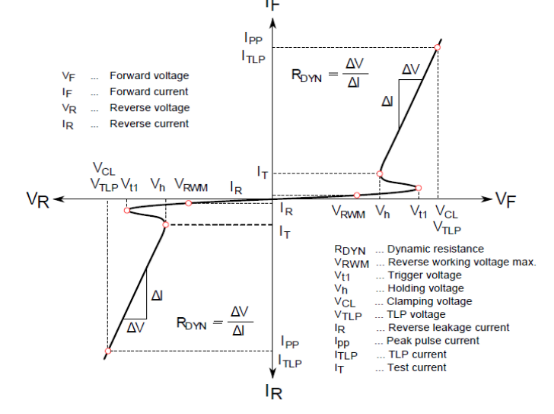

图三 回扫ESD的特性参数

从以上图片的区别看出，回扫ESD的特点是在Vt 触发电压之后，芯片会在瞬间降低ESD两端的钳位电压，这个电压Vh范围在工作电压和触发电压之间，然后在随着电流的增大，而电压逐步增加。

2. 为什么要用回扫ESD？

要知道将ESD做到回扫功能，在设计上是需要增加很多工作和芯片面积的，功能的需求来自于目前应用更广的智能设备（Smart devices）。

众所周知，ESD器件的保护功能是产品在ESD或EOS发生时，瞬间导通本体，电流流过倒到GND，然后同时降Vc钳位，保证Vc小于后端IC的安全电压阈值。

那么问题来了，目前IC的开发越来越高，做到IC的功能越来越强，体积越来越小，并且追求功耗，所以我们会发先IC的工作电压和失效电压间隔很小，而IC本体的静电能力还会被抛弃到只保护自己在生产运输过程的安全ESD电压200V左右。

这就让本高高在上的回扫ESD发挥功能的时候到了，回扫ESD的特性就是在同样Ipp电流的情况下，Vc钳位电压比常规的ESD器件低30%以上，极大的保证了被保护IC乃至整个电路的安全。

3. 回扫ESD的规格参数

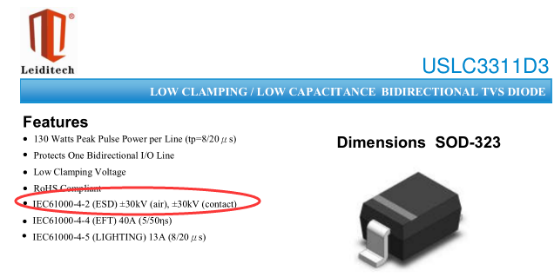

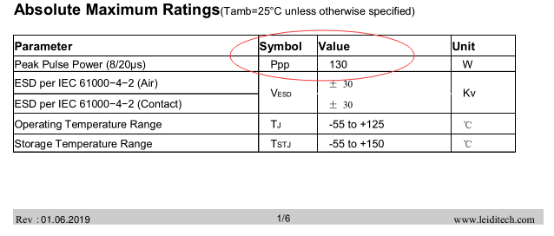

USLC3311D3 参数

Leiditech USLC3311D3为目前批量出货的回扫ESD，主要用于网口、或3.3V的高速IC 静电保护。

1. ESD选型的几个误区

a) 电容越小越好吗？

错，适合的才是的，每种IC都有通信速率，不要非追求电容，电容大产品功率难做大，而且成本价格会高很多，批量产品一定根据通信速率选择合适的，雷卯有通信接口推荐ESD表格，可以根据通信协议选择适合的，保证了性能和成本。

b) 功率越大越好吗？

错，普通ESD可以说功率越大约好，但现在回扫ESD批量出货后，会发先回扫ESD功率都不大，为什么？

功率W=IPP*VC 我们特意将VC降低，保证IC安全，所以功率降低了，但产品性能和价格却比同样IPP，VC大的产品都高多了。

c) ESD标示的静电级别，可以保证整机过吗？

错，ESD器件本身会进行静电放电测试，规格书保证的是自己的静电保护性能，而整机性能不单单取决于ESD器件，还涉及到器件放置位置，pcb布线，后端IC等诸多因素。

雷卯，品牌leiditech，认真钻研防静电ESD，乐于服务每个客户。欢迎咨询！
